Ein Artikel über die sogenannte Grafikchipreparatur bei zwei Notebooks. Ich erkläre wie ich mit einer Hilfskonstruktion aus einem Einweggrill und einer Heißluftpistole die BGA-Chips bei beiden Geräten nachgelötet habe.

Dirk Trute am Dienstag 05. November 2013.
Letzte Änderung: Dienstag 26. März 2019.

Einleitung

Seit einigen Jahren bin ich Besitzer eines IBM-Thinkpad T42. Zugegeben, es ist nicht das neueste Modell (geschrieben im Jahre 2013), aber dennoch irgendwie großartig. Es ist leise, zuverlässig und unheimlich schwarz und eckig. Mit SSD, reichlich RAM und Windows 7 lässt sich damit immer noch ganz vernünftig arbeiten.

Irgendwann vor nicht allzu lager Zeit, erschienen plötzlich für ein paar Sekunden Streifen und seltsame Effekte auf dem schönen 4:3 Display, dann ging nichts mehr. Leider war das Problem reproduzierbar und wollte nicht einfach so wieder verschwinden, wie es gekommen ist. Ich wusste, es ist soweit! Im Thinkpadwiki hatte ich einmal etwas vom so genannten Flexing gelesen. Es handelt sich dabei um Risse in den Lötzinnkontakten von BGA-Chips, die unter anderen durch Biegung der Systemplatine entstehen können.

Oder umgekehrt, denn beim T42 hatte ich immer den Eindruck, dass die Chips das Gehäuse vor Biegung schützen sollen.

Das Problem soll hauptsächlich bei größeren Chips, wie dem Grafikchip und der Southbridge auftreten. Die Sache ist nicht auf dieses Gerät beschränkt und tritt bei allen möglichen Herstellern und Modellen auf. Ebay ist voll mit solchen Geräten. Scheinbar eine Möglichkeit der geplanten Obsoleszenz. Stellen Sie sich vor, alle würden ein Notebook 10 Jahre oder länger nutzen? Schließlich soll die Computerindustrie doch eine Wachstumsbranche bleiben und die vielen Geräte die kurz nach dem Ablauf der Garantie ableben, könnten keine Rohstoffe für tolle neue Geräte zur Verfügung stellen. (Das war jetzt ironisch gemeint.)

Also was nun? Da ich einen Ersatz brauchte, wurde ein anders T42 bei Ebay erstanden. Der Lüfter sollte bei diesem Gerät defekt sein und das Gerät sollte intensive Verkrustungen aufweisen. Beides war nicht der Fall. Nur der Akku war wie beschrieben wirklich nicht mehr der Beste. Jedenfalls habe ich die Sache mit der geplanten Organspende nicht übers Herz gebracht und das Mainboard blieb bei der Neuanschaffung an Ort und Stelle und das alte Alte (wiederholtes Wort ist Absicht) und defekte Notebook wurde zum Freiwild für einen Reparaturversuch erklärt. Verschlimmbessern lies sich ja nichts mehr.

Das Internet lieferte Ansätze von extrem DAU's und absoluten Vollprofis.
Nachfolgend einige Beispiele, wobei Ihnen die Wertung und Einteilung in eine der beiden zuvor genannten Kategorien überlassen wird.

• https://www.youtube.com/watch?v=879XxED67K4
• https://www.youtube.com/watch?v=wR5O5wMkk4U
• https://www.youtube.com/watch?v=VTAU647jzzk

Und übrigens: Vergessen Sie auch die Sache mit dem Backofen. Viele Kunststoffbauteile vertragen diese Methode nicht, z.B. Buchsen, Steckkontakte usw.

Materialien, Konstruktion

Es gibt diverse Anbieter für so genante Chipreparaturen. Aber leider keine Bilder der Ausstattung bzw. der Geräte zum nachbraten von BGA-Chips. An das so genannte Reballing mit dem Lötklolben glaube ich nur bedingt, dann eher an das fliegende Spaghettimonster.

Nach drei Monaten geistigem Leerlaufs zu diesen Thema, kam mir beim Anblick eines von mir persönlich gebrauchten Einweggrills die zündende Idee , auch wenn dieser bereits abgebrannt war.

Der Einweggrill-BGA-Toaser !!!

über die Konstruktion eines BGA-Toasters hatte ich schon vorher nachgedacht, allerdings war mir zum einen das Material zu schade, zum anderen die benötigte Zeit zu viel und der Glaube an einen Erfolg zu gering.

Nun war auf einmal das passende leicht zu verarbeitende Material vorhanden. Der Grill ist aus ca. 0,1 mm starken Aluminiumblech, dass man ganz einfach mit einer Haushaltsschere schneiden kann. Die Konstruktion besteht im Wesentlichen aus zwei Teilen. [ Nur 2 und ohne Schrauben! ]

Einen Aufsatz für den Chip, der nach den Abmessungen des Selbigen angepasst wird und einem Rohr zur Heißluftübertragung von der Heißluftpistole. Grill und Heißluftpistole kannten sich bereits.

Ich hatte vorher im Baumarkt nach geeigneten Materialien gesucht und nichts gefunden. Das dünnste flexible Alurohr hatte 100 mm Durchmesser. Alle Spraydosen, die sich im Haushalt fanden, waren entweder voll oder hatten den falschen Durchmesser. Neues Aluminiumblech zu verbasteln war mir etwas zu schade. Deshalb kam der Einweggrill genau richtig.

Die nachfolgend beschriebene Methode liegt vermutlich irgendwo zwischen der Bearbeitung des Chips mit dem Flammenwerfer bei ca. 1300 °C (Minigasbrenner) und dem vollprofessionellen Reballing. Wobei die Tendenz mehr zum Flammenwerfer neigt.

Die Uhrsache liegt wie bereits oben beschrieben an einem Abriss der Lötzinnkugeln zwischen Leiterplatte und Chip. Dies führt zu einem Wackelkontakt im klassischen Sinne. Der eigentliche Chip ist nicht defekt und wird auch nicht repariert. Die Lötverbindungen müssen kurz an- bzw. aufgeschmolzen werden, damit wieder eine elektrische Verbindung hergestellt wird. Wenn man nachträglich Blei hinzufügen könnte wäre das noch besser.

Der Chip darf nur soweit erwärmt werden, um das Lötzinn darunter kurzzeitig zum Schmelzen zu bringen, ohne den Chip zu zerstören, ohne das Bauteile auf der gegenüberliegenden Seite der Leiterplatte (des Mainboards) abfallen und das andere Teile überhitzt werden. Mit der Backofenmethode dürfte das etwas schwer werden.

Es stellt sich dann als Frage, welche Temperatur ist die Richtige und wie lange darf diese einwirken? Damit wird es auch schon etwas schwierig. Ich habe nicht viel finden können, Auch auf den Seiten der Grafikchipanbieter nicht. Die wichtigsten Hinweise lieferte mir ein Datenblatt von Motorola in dem auch ein Temperaturverlauf zu finden war:

Plastic Ball Grid Array (PBGA), by Andrew Mawer, Motorola, Dokument AN1231:

• http://www.analysistech.com/downloads/PBGAExample.pdf
• http://datasheet.elcodis.com/pdf2/94/85/948531/an1231.pdf
• http://www.elenota.pl/datasheet_download/25658/AN1231

Um einen derartigen Temperaturverlauf umzusetzen, müssen 2 Dinge erfüllt sein:

• Man muss die Temperatur messen können und
• man benötigt eine Regelung.

Beides ist nicht unmöglich, aber aufwendig. Ich entschied mich für die intuitive Methode.

In der Industrie werden BGA-Chips entweder in speziellen Warmluftöfen mit computergesteuerter Temperaturregelung verwendet (teilweise unter Stickstoff) oder Durchlauföfen mit verschiedenen Temperaturzonen. Da beides nicht greifbar war, kam mir die Heißluftpistole gerade recht. Laut Bedienungsanleitung soll die Heißluftpistole in der 1. Stufe eine Temperatur von 350 °C und in der 2. Stufe 550 °C liefern. Beides hört sich erst einmal viel zu hoch an. Wie sich herausstellte, macht dies aber nichts.

Die Luft muss dann noch an die entsprechende Stelle gelenkt werden. Das Mainboard direkt mit der Heißluftpistole zu befeuern, gleicht einem dieser amerikanischen chirurgischen Militärschläge, Sie wissen schon. Also lassen wir das lieber.

Aus dem Einweggrill, den ich vorher abgewaschen habe (nicht in die Geschirrspülmaschine geben) wird dann die Luftleitapparatur konstruiert. Die Einzelteile wurden zusammengefalzt oder zusammen gebördelt. Die Konstruktion basiert auf Verwirbelung der Luft im innerem.

Oben entseht ein Schlitz, mit dem man die Luftströmung durch Verbiegen des Bleches anpassen kann. Unten wird ein Guckloch hereingeschnitten. Diese öffnung dient zur Kontrolle der Temperatur und als Luftausgang.

Nun zur Temperaturmessung und Regelung:
Es gibt keine! Zum Bestimmen der Einschaltzeit der Heißluftpistole nimmt man am besten Tests mit einem kapputten Mainboard oder anderen Leiterplatten vor. Dieses muss unbedingt mit demselben Lötzinn, verbleit oder bleifrei gelötet sein, denn die Schmelztemperatur bzw. Arbeitstemperatur von bleifreiem Lötzinn liegt mit Temperaturen > 230 °C ca. 40 - 50° über der von verbleitem Lötzinn. Alle neuern Geräte, auf denen sich eine RoHS Kennzeichnung befindet, sind bleifrei gelötet.

Man testet dann, wie lange man einen Chip beheizen muss, bis sicht dieser leicht von der Leiterplatte löst, ohne dabei zu verkohlen und vor allem, dass mann ein Gefühl für die Schache bekommt.

Grafikchipreparatur

Das Notebook wird soweit wie möglich oder nötigt zerlegt. Wenn man nicht weiß, wie das Gerät zu zerlegen ist, sucht man am besten vorher nach einer Anleitung oder dem Service-Manual zum Notebook im Internet. Dann versucht man, den jeweiligen übeltätigen Chip zu bestimmen. In der Regel ist dies der Grafikchip oder die Southbridge, seltener sind es auch andere.

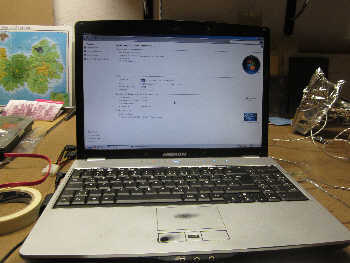

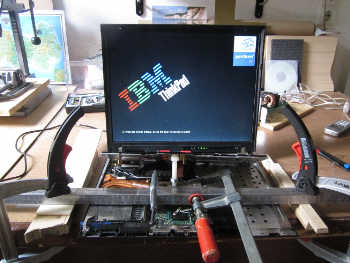

Nachfolgend finden Sie jeweils ein Bild von der "Reparatur" des oben beschriebenen Thinkpads und eines Mediongerätes. Der zugehörige Text befindet sich jeweils unter dem 2. Bild. Für eine größere Ansicht und mehr Informationen bitte die Bilder anklicken.

Wie auf dem unteren Foto zu sehen, musste das Medion Notebook komplett zerlegt werden, da der Grafikchip auf der Unterseite verbaut ist.

Nach Prüfen der Teile auf sicheren Stand habe ich den Chip mit Stufe 1 der Heißluftpistole ca. 2 - 3 Minuten vorgeheizt. Sichtlich passiert erst einmal nichts. Dann schaltete ich auf stufe 2. Nach weiteren 1-3 min begann das Zinn auf den Chip schlitzen und sich zu einer Kugel zusammenzuziehen. Ich ließ die Heißluftpistole dann noch ca. 2 Minuten laufen, da die Wärme noch durch den Chip dringen muss. Zum Ausschalten zog ich einfach den Stecker. Dann lässt man alles, ohne Teile der Apparatur zu berühren, auskühlen.

Auf keinem Fall darf versucht werden den Chip "festzudrücken" oder ähnliches (siehe Youtube)!

Wenn alles ausgekühlt ist und man die Abdeckfolien entfernt hat, kann ma einen Versuch wagen.

Videos

Ergebnisse / Fazit

Mögliche Ergebnisse / nächster Schritt:

• Das Notebook funktioniert wieder? > Zusammenbauen und freuen.
• Der Fehler tritt nach ein paar Minuten wieder auf > nochmals etwas länger erwärmen und ggf. vor dem Erwärmen ein gutes, stark mit Alkohol verdünntes Flussmittel unter den Chip spritzen.
• Der Fehler ist unverändert ? > Nochmal etwas länger erwärmen.
• Jetzt passier gar nichts mehr ? > Entweder es war zu warm, zu lang und der Chip ist hinüber oder einfach nochmal probieren.

Fazit:
Ich wollte hier eine Methode vorstellen wie mit einfachen Mitteln eine sogenannte Grafikchipreparatur durchzuführen kann. Sie hat bisher in 2 von 2 Versuchen funktioniert. Das heißt, die Notebooks laufen wieder fehlerfrei. Es ist jedoch nicht auszuschließen, dass mehr Schaden als Nutzen angerichtet werden kann, wenn nicht alle Hinweise befolgt werden.

Nachtrag:
Eine wirklich gute Anleitung zum zerlegen des Medion-Notebooks ist unter http://anty.bplaced.net/medion/ zu finden.
